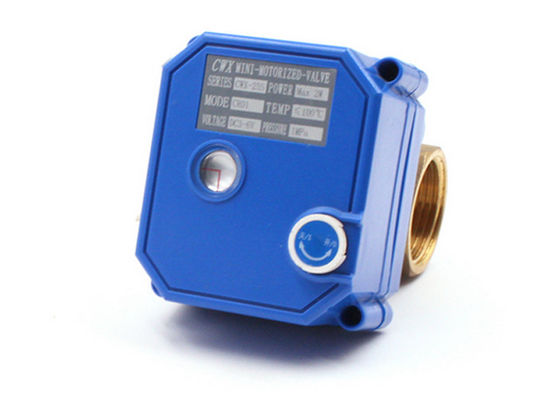

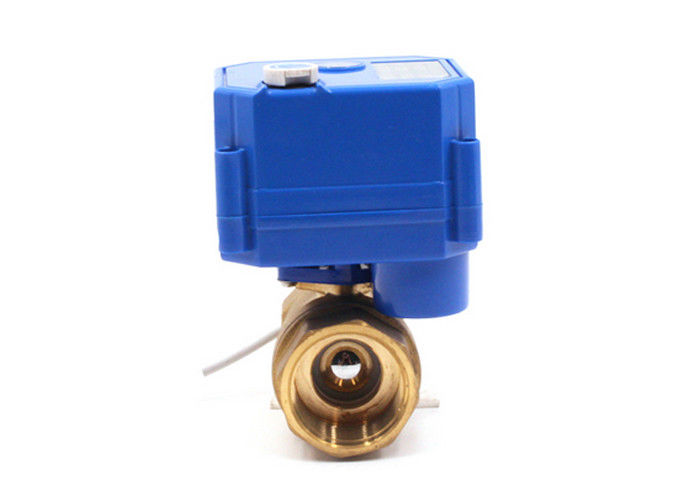

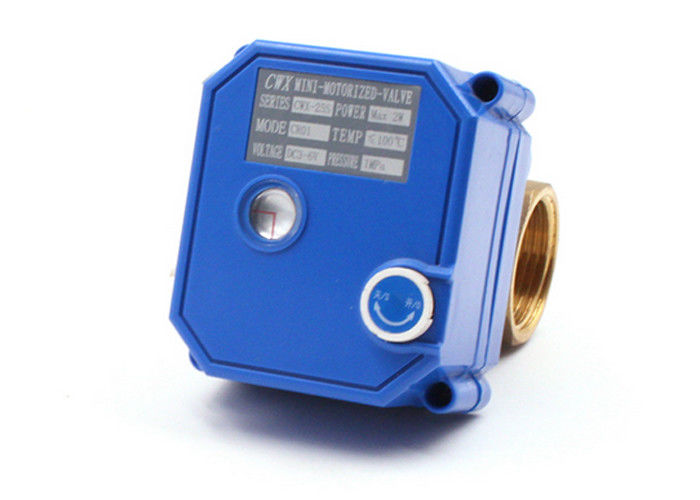

बेसबोर्ड रेडिएंट हीटिंग पीतल क्षेत्र हीटिंग वाल्व 2.5 एनएम टोक़ DN8

पीतल क्षेत्र हीटिंग वाल्व, हीटिंग सिस्टम क्षेत्र वाल्व के लिए स्टेनलेस बॉल वाल्व actuator



उत्पाद वर्णन



मोटराइज्ड ज़ोन बॉल वाल्व एक विशेष वाल्व है जो एक हीटिंग सिस्टम के माध्यम से पानी के प्रवाह को नियंत्रित कर सकता है।जब ज़ोन वाल्व बंद हो जाता है, तो यह आपके रेडिएटर्स में पानी के प्रवाह को पूरी तरह से रोक देगा ताकि वे ठंडे रहें।जब यह खुला होता है, तो आपके घर को गर्म करने के लिए गर्म पानी को बहने दिया जाता है।



विशेषताएं

1. चरम ong सेवा जीवन काल;

2. मैनुअल ओवरराइड, बिजली की विफलता होने पर वाल्व संचालित किया जा सकता है;

3. मिनी आयाम और स्थिति सूचक

4. अच्छा सील प्रदर्शन, IP65 संलग्नक



आवेदन

लाभ

• उचित संरचना डिजाइन, और सबसे अच्छी सामग्री का उपयोग किया जाना है

नहीं।	हमारा	सामान्य उत्पाद
वाल्व शाफ्ट सील	चौगुनी सील	दोहरी सील
अखरोट की सील	ऑटो सुपर अवायवीय गोंद कोटिंग, लगातार टोक़ कस	मैनुअल अवायवीय गोंद, असमान, गैर सुसंगत टोक़ कस
वाल्व शरीर और आवास के बीच सील	सील नाली	कोई नहीं
टॉर्कः	चिकना और हल्का	भारी, गैर लगातार
जलनिकास	हाँ	कोई नहीं

तकनीकी डेटा

नमूना	25 एस
कार्य वर्तमान (mA)	<80
सुरक्षा	IP65
पावर (W)	<२
संचालित दबाव (एमपीए)	PN10
टोक़ (एनएम)	2.5 है
व्यास सीमा (मिमी)	DN8-DN32 दो तरह से DN8-DN20 तीन तरह से
खुला / बंद समय (एस)	<8
काम वोल्टेज (वी)	DC3-6V;DC12V;एसी / डीसी 9-24 वी;AC220V;AC85-265V
तरल तापमान (℃)	0-90
नियंत्रण विधा	CR01;CR02;CR03;CR04;CR05

तारों के विकल्प

• दो तार और रिवर्स पोलरिटी (DC3-6V / DC12V / DC24V)

1. ओपिन के लिए SW काटना, वाल्व खुलता है, स्थिति को प्राप्त करना, स्वचालित रूप से बिजली बंद होना, वाल्व पूरी तरह से खुली स्थिति में रहता है

2. बंद करने के लिए SWOS CLOSE, वाल्व बंद, स्थिति हो रही है, स्वचालित रूप से बिजली बंद, वाल्व रहता पक्ष पास स्थिति (पूरी तरह से)

• तीन तार और दो नियंत्रण बिंदु (DC3-6V / DC12V / DC24V)

1. SW को OPEN से जोड़ने पर, वाल्व खुलता है, पोजीशन प्राप्त करना, स्वचालित रूप से पावर बंद हो जाना, वाल्व पूरी तरह से खुली स्थिति में रहता है

2. कनेक्शन बंद करने के लिए SW, वाल्व बंद, स्थिति हो रही है, स्वचालित रूप से बिजली बंद, वाल्व पक्ष पास स्थिति (पूरी तरह से बंद) रहता है

नोट: AC24V / AC220V का उपयोग केवल 50K सीरीज इलेक्ट्रिक वाल्व के लिए किया जा सकता है

• तीन तार और एक नियंत्रण बिंदु (DC3-6V / 12V / ADC9-24V / AC220V)

1. कनेक्टिंग दप, वाल्व खुलता है, स्थिति प्राप्त करना, स्वचालित रूप से बिजली बंद करना, ओवल्व पूरी तरह से खुली स्थिति रहता है

2.Disconnecting SW, वाल्व बंद, स्थिति हो रही है, स्वचालित रूप से बिजली बंद, वाल्व पक्ष पास स्थिति (पूरी तरह से बंद) रहता है

नोट: जब बिजली डीसी वोल्टेज और लाल तार "+" है, तो ब्लू तार "-" है

• दो तार और पावर ऑफ रिटर्न (DC3-6V / ADC9-24V / AC220V)

1.SW जोड़ने, वाल्व खुला, स्थिति और स्वचालित रूप से बिजली बंद हो रही है, वाल्व पूरी तरह से खुला / बंद स्थिति में रहता है

2.SW डिस्कनेक्टिंग, वाल्व बंद, स्थिति और स्वचालित रूप से बंद हो रही है, वाल्व पूरी तरह से खुला / बंद स्थिति में रहता है

• सिग्नल फीडबैक (DC3-6V / 12V / 24V) के साथ पांच वायर माइक्रो कॉनट्रॉलर

1. कनेक्टिंग SW और OPEN, वाल्व खुलता है, स्थिति को प्राप्त कर रहा है ग्रीन वायर आउटपुट OLS सिग्नल, नियंत्रक सिग्नल OLS का परीक्षण करता है, SW को STOP से जोड़ता है, वाल्व बंद हो जाता है और पूरी तरह से खुली स्थिति में रहता है

2. कनेक्टिंग SW और CLOSE, वाल्व क्लोज, पोजिशन रेड वायर आउटपुट CLS सिग्नल प्राप्त करना, कंट्रोलर सिग्नल सीएलएस का परीक्षण करता है, SW को STOP से जोड़ता है, वाल्व बंद हो जाता है और पूरी तरह से क्लोज पोजिशन रहता है,

नोट: कृपया सुनिश्चित करें कि सिग्नल वायर "लाल", "ब्लैक" और "ग्रीन" पहले से कनेक्ट हों, फिर बिजली के तारों को "पीले" और "ब्लू" से कनेक्ट करें।
