SS304 स्टेनलेस मोटर चालित क्षेत्र डीसी Actuator मोटर के साथ हीटिंग वाल्व

PN10 ज़ोन हीटिंग व्लाव, SS304 स्टेनलेस गेंद वाल्व, डीसी actuator मोटर के साथ

उत्पाद वर्णन

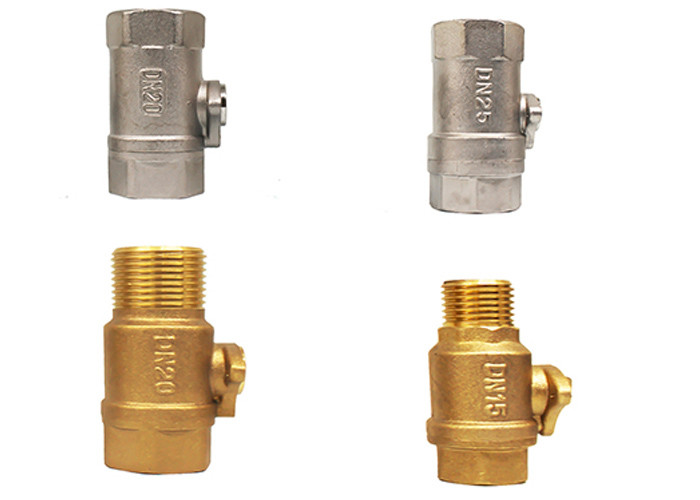

हमारे क्षेत्र वाल्वों में डीसी या एसी द्वारा स्टेनलेस या पीतल की गेंद वाल्व और इलेक्ट्रिक एक्ट्यूएटर मोटर शामिल हैं।यह बंद हाइड्रोनिक सिस्टम में सामान्य रूप से खुला या सामान्य रूप से बंद नियंत्रण प्रदान करता है।मिनी मोटराइज्ड बॉल वाल्व का उपयोग विभिन्न प्रकार के ताप और संघनक शीतलन अनुप्रयोगों में किया जा सकता है, मुख्य रूप से बेसबोर्ड, पंखे के कॉइल, रेडिएटर, कन्वेक्टर, एयर हैंडलर, हीट पंप और रेडिएंट अनुप्रयोगों के साथ उपयोग के लिए डिज़ाइन किया गया है।

विशेषताएं

1. ऑल-मेटल गियर रिड्यूसर।

2. आउटपुट टॉर्क बड़ा है, खासकर पाइपिंग सिस्टम के लिए बड़े पैमाने पर।

3. छोटे आकार, कॉम्पैक्ट संरचना, कॉम्पैक्ट उपस्थिति और विभिन्न विधानसभा विधियां।

4. पेटेंट प्रौद्योगिकी विरोधी पैमाने शरीर डिजाइन स्केलिंग समय में देरी कर सकते हैं।

5. अच्छा सील प्रदर्शन, ग्रेड IP65 सील।

आवेदन

लाभ

• उचित संरचना डिजाइन, और सबसे अच्छी सामग्री का उपयोग किया जाना है

तकनीकी डेटा

वाल्व शरीर सामग्री	कनेक्शन पोर्ट	व्यास	घ	एल	एच	डब्ल्यू
			(मिमी)			(किलोग्राम)
पीतल	दोनों महिला धागा पूर्ण व्यास	DN8	।	४६	३१	0.232 है
		DN10	।	४६	३१	0.231
		DN15	१५	५ 57	38	0.308
		DN20	१५	66	38	0.389 है
		DN25	२०	.२	४ 47	0.478 है

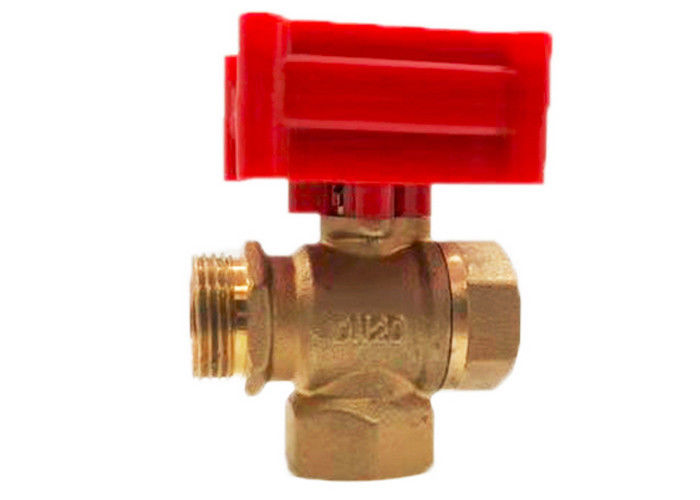

	3-रास्ता ऊर्ध्वाधर	DN15	१२	63	४ ९	0.31
		DN20	१५	66	५३	0.367 है
	स्त्री-पुरुष का धागा	DN15	१५	63	38	0.307 है
		DN20	१५	66	38	0.337
		DN32	२०	76	50	0.569 है
	दोनों नर धागा	DN15	१५	६ 68	38	0.299 है

तारों के विकल्प

• दो तार और रिवर्स पोलरिटी (DC3-6V / DC12V)

1. SW को OPEN से जोड़ने पर, वाल्व खुलता है, पोजीशन प्राप्त करना, स्वचालित रूप से पावर बंद हो जाना, वाल्व पूरी तरह से खुली स्थिति में रहता है

2. कनेक्शन SW to CLOSE, वाल्व क्लोज़, पोज़िशन पाना, स्वचालित रूप से पावर ऑफ होना, वल्व बने रहना साइड पास पोज़िशन (पूरी तरह से बंद)

• तीन तार और दो नियंत्रण बिंदु (DC3-6V / DC12V)

1. SW को OPEN से जोड़ने पर, वाल्व खुलता है, पोजीशन प्राप्त करना, स्वचालित रूप से पावर बंद हो जाना, वाल्व पूरी तरह से खुली स्थिति में रहता है

2. कनेक्शन बंद करने के लिए SW, वाल्व बंद, स्थिति हो रही है, स्वचालित रूप से बिजली बंद, वाल्व पक्ष पास स्थिति (पूरी तरह से बंद) रहता है

नोट: AC24V / AC220V का उपयोग केवल 50K सीरीज इलेक्ट्रिक वाल्व के लिए किया जा सकता है

• सिग्नल फीडबैक (DC3-6V / 12V) के साथ पांच वायर माइक्रो कॉनट्रॉलर

1. SW और OPEN को जोड़ने पर, वाल्व खुलता है, स्थिति ग्रीन वायर आउटपुट OLS सिग्नल प्राप्त करता है, नियंत्रक सिग्नल OLS का परीक्षण करता है, SW को STOP से जोड़ता है, वाल्व बंद हो जाता है और पूरी तरह से खुली स्थिति में रहता है

2. SW और CLOSE को जोड़ना, वाल्व बंद करना, स्थिति लाल तार आउटपुट CLS सिग्नल प्राप्त करना, नियंत्रक सिग्नल CLS का परीक्षण करता है, SW को STOP से जोड़ता है, वाल्व बंद हो जाता है और पूरी तरह से बंद स्थिति में रहता है,

नोट: कृपया सुनिश्चित करें कि सिग्नल वायर "लाल", "ब्लैक" और "ग्रीन" पहले से जुड़े हों, फिर बिजली के तारों को "पीले" और "ब्लू" से कनेक्ट करें।
