उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | Runpaq |
प्रमाणन: | CE |
मॉडल संख्या: | 20P1D-T2-15-2 |
न्यूनतम आदेश मात्रा: | 50 टुकड़े |
मूल्य: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
पैकेजिंग विवरण: | बॉक्स + maste गत्ते का डिब्बा + फूस |
प्रसव के समय: | 15-21 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, डी / ए, डी / पी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 200000 सेट / महीना |
व्यास: | DN15-DN40 (दो तरह या तीन तरीके) | काम वर्तमान: | <80 एमए |
---|---|---|---|
वोल्टेज: | DC5V / DC12V | शक्ति: | 2W से कम है |
टोक़: | 2nm | खुला / बंद समय: | <i>< 7 seconds (2 way);</i> <b><7 सेकंड (2 रास्ता);</b> <i><13 seconds (3 way)</i> <b><1 |
उत्पाद का नाम: | केंद्रीय हीटिंग ज़ोन वाल्व | प्रयोग: | जल स्रोत ताप पंपों के साथ हाइड्रॉलिक हीटिंग, कूलिंग, एचवीएसी, बॉयलर, भूतापीय प्रणाली |
हाई लाइट: | बेसबोर्ड ज़ोन वाल्व,DC12V बेसबोर्ड ज़ोन वाल्व,DC12V 3 तरफ़ा ज़ोन वाल्व |

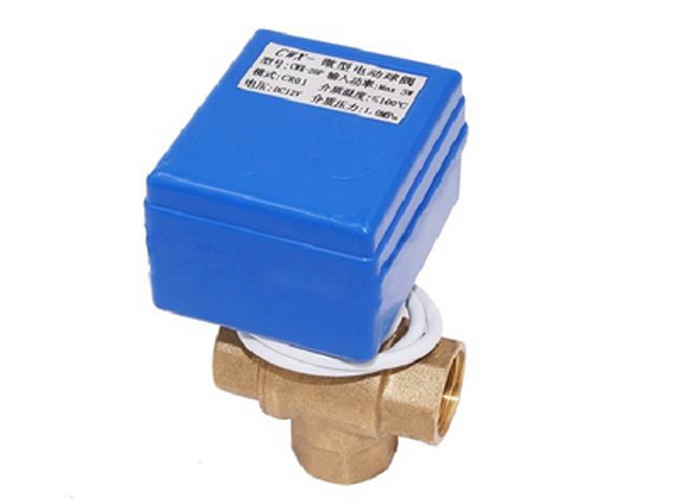

बेसबोर्ड हीटिंग के लिए 3 रास्ता ज़ोन वाल्व, एक्चुएटर मोटर के साथ ज़ोन हीटिंग वाल्व
उत्पाद वर्णन
एक केंद्रीय हीटिंग और शीतलन प्रणाली में, ज़ोन नियंत्रण वाल्व एक स्विच है जो एक इमारत में जल प्रवाह, अग्नि सुरक्षा प्रणाली का हिस्सा है।इसका मुख्य उद्देश्य निर्दिष्ट "ज़ोन" या क्षेत्रों में और कुछ इमारतों में, फर्श / स्तरों द्वारा जल प्रवाह को विनियमित करना है, इस प्रकार नाम नियंत्रण वाल्व है।हमारा ज़ोन नियंत्रण वाल्व एक प्रणाली है जिसे रखरखाव के मामले में क्षेत्र को अलग करने और विभिन्न क्षेत्र के संकेत प्राप्त करने के लिए डिज़ाइन किया गया है।हमारे यहाँ का पीतल ज़ोन नियंत्रण वाल्व, DN15 से DN32, और कई अलग-अलग थ्रेड कनेक्शन पोर्ट के लिए उपलब्ध हैं।
विशेषताएं
1. चरम लंबी सेवा जीवन काल;
2. मैनुअल ओवरराइड, बिजली की विफलता होने पर वाल्व संचालित किया जा सकता है;
3. मिनी आयाम और स्थिति सूचक
4. अच्छा सील प्रदर्शन, IP65 संलग्नक
आवेदन
लाभ
नहीं। | हमारा | सामान्य उत्पाद |
वाल्व शाफ्ट सील | चौगुनी सील | दोहरी सील |
अखरोट की सील | ऑटो सुपर अवायवीय गोंद कोटिंग, लगातार टोक़ कस | मैनुअल अवायवीय गोंद, असमान, गैर सुसंगत टोक़ कस |
वाल्व शरीर और आवास के बीच सील | सील नाली | कोई नहीं |
टॉर्कः | चिकना और हल्का | भारी, गैर लगातार |
जलनिकास | हाँ | कोई नहीं |
तकनीकी डेटा
नमूना | 20P-1.0A |
काम Amp (mA) | अधिकतम 80 |
सुरक्षा | IP65 |
पावर (W) | <२ |
संचालित दबाव (एमपीए) | PN10 |
टोक़ (एनएम) | २ |
दीया सीमा | DN8-32 (सीधे);DN15-20 (टी, तीन तरह से) |
खुला / बंद (एस) | सीधे: <7s;तीन तरह से: <13s |
कार्य वोल्ट।(V) | DC3-6V, DC12V |
मीडिया अस्थायी (℃) | 0-90 |
नियंत्रण | CR01, CR02, CR05 |
वाल्व शरीर सामग्री | कनेक्शन पोर्ट | व्यास | घ | एल | एच | डब्ल्यू |
(मिमी) | (किलोग्राम) | |||||
पीतल | दोनों महिला धागा पूर्ण व्यास | DN8 | । | ४६ | ३१ | 0.232 है |
DN10 | । | ४६ | ३१ | 0.231 | ||
DN15 | १५ | ५ 57 | 38 | 0.308 | ||
DN20 | १५ | 66 | 38 | 0.389 है | ||
DN25 | २० | .२ | ४ 47 | 0.478 है | ||
3-रास्ता ऊर्ध्वाधर | DN15 | १२ | 63 | ४ ९ | 0.31 | |
DN20 | १५ | 66 | ५३ | 0.367 है | ||
स्त्री-पुरुष का धागा | DN15 | १५ | 63 | 38 | 0.307 है | |
DN20 | १५ | 66 | 38 | 0.337 | ||
DN32 | २० | 76 | 50 | 0.569 है | ||
दोनों नर धागा | DN15 | १५ | ६ 68 | 38 | 0.299 है |
तारों के विकल्प
1. SW को OPEN से जोड़ने पर, वाल्व खुलता है, पोजीशन प्राप्त करना, स्वचालित रूप से पावर बंद हो जाना, वाल्व पूरी तरह से खुली स्थिति में रहता है
2. कनेक्शन SW to CLOSE, वाल्व क्लोज़, पोज़िशन पाना, स्वचालित रूप से पावर ऑफ होना, वल्व बने रहना साइड पास पोज़िशन (पूरी तरह से बंद)
1. SW को OPEN से जोड़ने पर, वाल्व खुलता है, पोजीशन प्राप्त करना, स्वचालित रूप से पावर बंद हो जाना, वाल्व पूरी तरह से खुली स्थिति में रहता है
2. कनेक्शन बंद करने के लिए SW, वाल्व बंद, स्थिति हो रही है, स्वचालित रूप से बिजली बंद, वाल्व पक्ष पास स्थिति (पूरी तरह से बंद) रहता है
नोट: AC24V / AC220V का उपयोग केवल 50K सीरीज इलेक्ट्रिक वाल्व के लिए किया जा सकता है
1. एसडब्ल्यू कनेक्ट करना, वाल्व खुलता है, स्थिति प्राप्त करना, स्वचालित रूप से बिजली बंद करना, ओवल्व पूरी तरह से खुली स्थिति रहता है
2. एसडब्ल्यू को डिस्कनेक्ट करना, वाल्व बंद करना, स्थिति प्राप्त करना, स्वचालित रूप से बिजली बंद होना, वाल्व पक्ष पास स्थिति (पूरी तरह से बंद) रहता है
नोट: जब बिजली डीसी वोल्टेज और लाल तार "+" है, तो ब्लू तार "-" है
1. एसडब्ल्यू कनेक्टिंग, वाल्व ओपन, पोजिशन और पॉवर ऑफ ऑटोमैटिकली मिलना, वॉल्व पूरी तरह से ओपन / क्लोज पोजिशन रहता है
2. SW डिस्कनेक्ट करना, वाल्व बंद होना, पोजिशन और पावर अपने आप बंद हो जाना, वाल्व पूरी तरह से ओपन / क्लोज पोजिशन रहता है
1. SW और OPEN को जोड़ने पर, वाल्व खुलता है, स्थिति ग्रीन वायर आउटपुट OLS सिग्नल प्राप्त करता है, नियंत्रक सिग्नल OLS का परीक्षण करता है, SW को STOP से जोड़ता है, वाल्व बंद हो जाता है और पूरी तरह से खुली स्थिति में रहता है
2. SW और CLOSE को जोड़ना, वाल्व बंद करना, स्थिति लाल तार आउटपुट CLS सिग्नल प्राप्त करना, नियंत्रक सिग्नल CLS का परीक्षण करता है, SW को STOP से जोड़ता है, वाल्व बंद हो जाता है और पूरी तरह से बंद स्थिति में रहता है,
नोट: कृपया सुनिश्चित करें कि सिग्नल वायर "लाल", "ब्लैक" और "ग्रीन" पहले से जुड़े हों, फिर बिजली के तारों को "पीले" और "ब्लू" से कनेक्ट करें।
