उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | Runpaq |
प्रमाणन: | CE, EXD |
मॉडल संख्या: | YF-E80-8 |
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | USD280 (1-5 sets) / USD240 (>5 sets) |
पैकेजिंग विवरण: | कार्टन / लकड़ी के मामले |
प्रसव के समय: | 10-15 दिन |
भुगतान शर्तें: | टी / टी, एल / सी, डी / ए, डी / पी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 2000 सेट |
शुद्धता: | 0.2%, 0.5% | उत्पाद का नाम: | विद्युत चुम्बकीय प्रवाहमापी, प्रतिस्पर्धी मूल्य के साथ HQLED विद्युत चुम्बकीय प्रवाह मीटर |
---|---|---|---|
तरल मीडिया: | प्रवाहकीय तरल, पानी | उत्पादन: | 4-20 एमए, पल्स, आवृत्ति |
संचार: | Modbus RS485, bacnet, Mbus, GPRS | मध्यम तापमान: | -20 ℃ ~ + 120 ℃, -20 डिग्री सेल्सियस - +180 डिग्री सेल्सियस, ,120 ℃, -40 ~ 180 ℃ |
मध्यम: | पानी, समुद्री जल, प्रवाहकीय द्रव, तरल, चालकता> 0.5μs / cm2 | प्रयोग: | हीटिंग सिस्टम, एचवीएसी, सीवेज, अपशिष्ट जल, एसटीपी, ईटीपी |

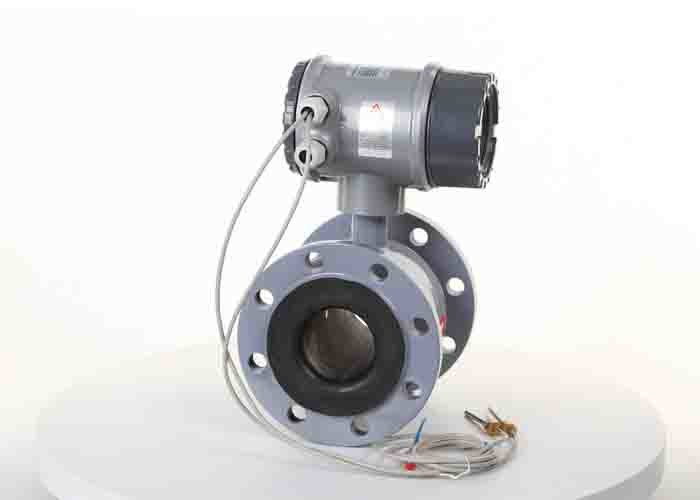

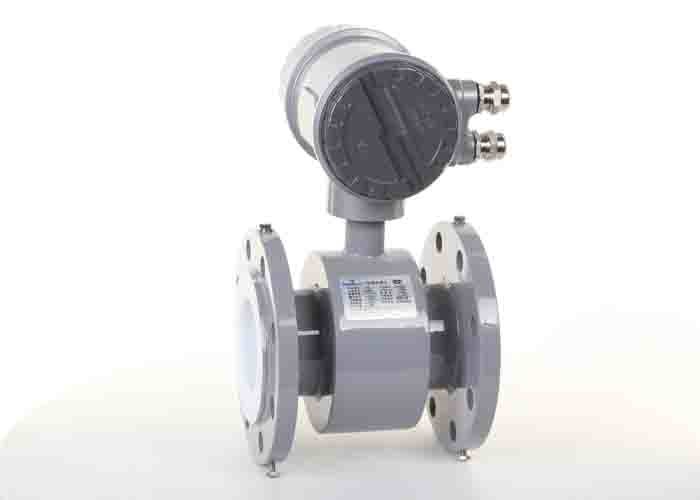

हाई लाइट: | PTFE लाइनर अपशिष्ट जल प्रवाह मीटर,316L इलेक्ट्रोड अपशिष्ट जल प्रवाह मीटर,Flanges पोर्ट अपशिष्ट जल प्रवाह मीटर |
घोल के लिए मास फ्लो मीटर, इलेक्ट्रोमैग्नेटिक वाटर फ्लो मीटर इलेक्ट्रोड: 316L, लाइनर: PTFE
विवरण
YF श्रृंखला विद्युत चुम्बकीय प्रवाह ट्रांसमीटर, बीहड़, मजबूत ऊर्जा कैलकुलेटर के साथ जो संचार संभावनाओं की एक विस्तृत श्रृंखला के साथ वाणिज्यिक और औद्योगिक प्रतिष्ठानों के लिए आदर्श है।यह IP67 आवश्यकताओं की गारंटी को पूरा करता है कि मीटर धूल, नमी और पानी के लिए प्रतिरोधी है, यह सुनिश्चित करता है कि चाहे कितनी भी प्रतिकूल परिस्थितियाँ क्यों न हों, मीटर सटीक रूप से मापता रहेगा।
कैलकुलेटर को विभिन्न प्रकार की संचार विधियों का उपयोग करके दूरस्थ रूप से पढ़ा जा सकता है, जिनमें से कुछ इन-बिल्ट हैं जैसे स्पंदित आउटपुट और 4 एनालॉग आउटपुट।
यह औद्योगिक अनुप्रयोगों के लिए एक उच्च अंत थर्मल ऊर्जा कैलकुलेटर है।धूल और नमी और बैकलिट डिस्प्ले के खिलाफ प्रभावी ढंग से संरक्षित।अंतर्निहित कार्यों की एक विस्तृत श्रृंखला इस ऊर्जा मीटर को एकल बॉक्स समाधान बनाती है।
माप सिद्धांत
विद्युत चुम्बकीय प्रवाहमापी, फैराडे के प्रेरण के नियम का उपयोग करके प्रवाह का पता लगा सकते हैं।एक चुंबकीय प्रवाह मीटर के अंदर, एक विद्युत चुम्बकीय कुंडल होता है, जो एक चुंबकीय क्षेत्र उत्पन्न करता है, और इलेक्ट्रोड जो इलेक्ट्रोमोटिव बल (वोल्टेज) को पकड़ते हैं।
विशेषताएं
अनुप्रयोग
निगम जल
औद्योगिक तरल
अपशिष्ट
सिंचाई
रसायन
बिजली की आपूर्ति
दवाइयों
खाना
कागज के पौधे
धातुकर्म खदानें
तकनीकी डेटा
उत्पाद का नाम | विद्युत चुम्बकीय प्रवाहमापी | ||
उत्पाद प्रकार | स्थानीय|कॉम्पैक्ट डिस्प्ले | रिमोट डिस्प्ले | सिग्नल कनवर्टर |
नमूना | आईवाईएफ-ई | आईवाईएफ-एफ | आईआरटी |
पाइप व्यास (मिमी) | डीएन10-डीएन2000 | ||
बिजली की आपूर्ति | 100-240 वीएसी / 18-36 वीडीसी | ||
शुद्धता | + 0.5% | + 0.5% | + 0.5% |
बिजली की खपत | <6w | <6w | <6w |
संलग्नक रेटिंग | आईपी65 | आईपी68 | आईपी65 |
तरल तापमान | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
परिवेश का तापमान | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
सापेक्षिक आर्द्रता | 10-90% | 10-90% | 10-90% |
मीटर अनुपात | 1:100 | 1:100 | 1:100 |
प्रवाह की दिशा | द्वि-दिशा प्रवाह | द्वि-दिशा प्रवाह | द्वि-दिशा प्रवाह |
संचार | RS485 / बैकनेट | RS485 / बैकनेट | RS485 / बैकनेट |
सिग्नल आउटपुट | 4-20mA / पल्स / आवृत्ति | 4-20mA / पल्स / आवृत्ति | 4-20mA / पल्स / आवृत्ति |
शुद्धता
पाइप दीया (मिमी) | वेग (एम / एस) | शुद्धता |
3-20 | <0.3 | + 0.25% एफएस |
0.3-1 | + 1.0% रीडआउट | |
1-15 | + 0.25% रीडआउट5% | |
25-600 | 0.1-0.3 | + 0.25% एफएस |
0.3-1 | + 0.5% रीडआउट | |
1-15 | + 0.3% रीडआउट | |
700-3000 | <0.3 | + 0.25% एफएस |
0.3-1 | + 1.0% रीडआउट | |
1-15 | + 0.25% रीडआउट5% |
मॉडल चयन
स्थानीय प्रकार और दूरस्थ प्रकार के चयन पर सूचना:
रिमोट टाइप का मतलब है कि ट्रांसमीटर और कन्वर्टर डिस्प्ले अलग-अलग जगहों पर लगे हैं, इसे चुनने का सुझाव दिया गया है
निम्नलिखित स्थितियों में दूरस्थ प्रकार:
नहीं न | नमूना | ||||||||
वाईएफ | विद्युत चुम्बकीय प्रवाहमापी | ||||||||
टीएफ | टर्बाइन | ||||||||
वीएफ | वोटेक्स | ||||||||
एलएक्स | फलक पहिया | ||||||||
टी | अल्ट्रासोनिक | ||||||||
ई / एफ डिस्प्ले मोड | ई: कॉम्पैक्ट / स्थानीय डिस्प्ले, एफ: रिमोट डिस्प्ले; | ||||||||
पाइप दीया | प्रकार (मिमी) | ||||||||
XXX |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
कोड | शुद्धता | ||||||||
1 | + 0.5% एफएस | ||||||||
2 | + 1.0% एफएस | ||||||||
3 | + 0.2% एफएस | ||||||||
कोड | प्रकार | ||||||||
नहीं | कनवर्टर: 12/24 वीडीसी, पल्स आउटपुट pulse | ||||||||
ए | ट्रांसमीटर: 24VDC, 4-20mA आउटप्ट | ||||||||
ख | बुद्धिमान, शेर बैटरी, कोई स्थानीय प्रदर्शन नहीं | ||||||||
जी | स्मार्ट, स्थानीय प्रदर्शन, 4-20mA आउटपुट | ||||||||
सी 1 | स्मार्ट, स्थानीय डिस्प्ले, RS485 | ||||||||
सी२ | स्मार्ट, स्थानीय प्रदर्शन, हार्ट | ||||||||
कोड | प्रकार | ||||||||
रों | कार्बन स्टील हाउसिंग | ||||||||
ली | स्टेनलेस स्टील आवास | ||||||||
जी | उच्च दबाव आवास | ||||||||
एचएल | 316L इलेक्ट्रोड | ||||||||
एचटीआई | टाइटेनियम इलेक्ट्रोड | ||||||||
एचटीए | टैंटलम इलेक्ट्रोड | ||||||||
कोर्ट | हास्टेलॉय-सी इलेक्ट्रोड | ||||||||
एल1 | तरल मीडिया | ||||||||
एल२ | गैस मीडिया | ||||||||
पी | दबाव मुआवजा | ||||||||
टी | तापमान प्रतिकरण | ||||||||
पीटी | दबाव और अस्थायी।नुकसान भरपाई | ||||||||
एफ | PTFE लाइनर | ||||||||
एक्स | रबर लाइनर | ||||||||
नमूना: IYF-E-0100-1-C1-S-HL-L1-F, मैगमीटर, स्थानीय डिस्प्ले, दीया: 100 मिमी, + 0.5% FS, कार्बन स्टील हाउसिंग, स्मार्ट, 4-20mA आउटप्ट, RS485, 316L इलेक्ट्रोड, लिक्विड मीडिया मीटर, PTFE लाइनर |
लागू पैमाइश तरल:
गैर-लागू पैमाइश औसत दर्जे का
पाइप व्यास, प्रवाह मात्रा और उत्पाद आयाम
व्यास | प्रवाह मात्रा (एम 3 / एच) | उत्पाद आयाम (मिमी) | |||||
(मिमी) | साधारण | मिनट | मैक्स | ली | घ | एच | एच 1 |
15 | 1.5 | 0.06 | 9.5 | १५० | 95 | २७२ | २५४ |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | २५४ | |
25 | 3.5 | 0.18 | 26.5 | 115 | २८३ | २५४ | |
32 | 6 | 0.29 | 43.6 | 140 | २९७ | 270 | |
40 | 10 | 0.45 | ६७.८ | १५० | ३०७ | 280 | |
50 | 15 | 0.71 | 106.0 | 200 | 165 | 318 | २९४ |
65 | 25 | 1.19 | 179.1 | १८५ | 337 | 313 | |
80 | 40 | 1.81 | २७१.४ | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | २५० | २२० | ३७१ | ३४४ |
125 | 100 | 4.42 | 665 | २५० | 401 | ३७२ | |
१५० | १३५ | 6.36 | 954 | 300 | २८५ | 431 | 403 |
200 | २५० | 11.3 | १६९६ | 350 | 340 | 486 | 460 |
२५० | 375 | १७.६६ | २६५० | 400 | 395 | ५४७ | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34.62 | 5195 | 505 | ६५७ | 620 | |
400 | 960 | 45.22 | ६७८५ | 500 | 565 | 717 | 675 |
450 | १२०० | 57.23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | २१६० | 100 | १५२६८ | 780 | 917 | 782 | |
700 | २९५० | १३८ | 20781 | 700 | 895 | १०२७ | १०६८ |
800 | 3850 | 180 | २७१०० | 800 | १०१५ | ११३७ | ११५७ |
औद्योगिक अनुप्रयोग
रासायनिक | खाद्य और पेय | पत्र मिल |
धातुकर्म | पर्यावरण संरक्षण | हाइड्रोलिक |
खुदाई | स्टेनलेस | पेट्रोलियम |
फार्मेसी | एयर कंडीशनर | एफ्लुएंट ट्रीटमेंट प्लांट |
समुद्री जल अलवणीकरण | फार्मेसी | जल उपचार |
प्रतिस्पर्धात्मक लाभ
विवरण प्रदर्शन
इनहाउस पीसीबी उत्पादन सिलिकॉन स्टील ट्रांसफार्मर कैलिब्रेशन लाइन
चुंबकीय प्रवाह मीटर का उपयोग कैसे करें
इलेक्ट्रोमैग्नेटिक फ्लोमीटर पाइप में प्रवाहकीय तरल पदार्थों के वेग को मापते हैं, जैसे पानी, एसिड, कास्टिक और स्लरी।जब तरल की विद्युत चालकता लगभग 5μS/cm से अधिक हो तो चुंबकीय प्रवाहमापी ठीक से माप सकते हैं।सावधान रहें क्योंकि कम चालकता वाले तरल पदार्थों पर चुंबकीय प्रवाहमापी का उपयोग करना, जैसे कि विआयनीकृत पानी, बॉयलर फ़ीड पानी, या हाइड्रोकार्बन, प्रवाहमापी को बंद कर सकता है और शून्य प्रवाह को माप सकता है।
