उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | Runpaq |
प्रमाणन: | NSF |
मॉडल संख्या: | 77C-DN50-6 |
न्यूनतम आदेश मात्रा: | 50 टुकड़े |
पैकेजिंग विवरण: | कार्टन + पैलेट |
प्रसव के समय: | 15-21 दिन |
भुगतान शर्तें: | टी / टी, एल / सी, डी / ए, डी / पी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 20000 सेट / महीना |
अंदाज: | अंडाकार अंत पाइप फिटिंग | दबाव: | 1200 साई / 83 बार |
---|---|---|---|
व्यास: | DN25-DN1200, 1 "-48" | गैसकेट: | EPDM |
बोल्ट नट: | SS304 | घर निर्माण की सामग्री: | SS304, 316, 316L, 2205 डुप्लेक्स, सुपर डुप्लेक्स 2507, गर्म डूबा जस्ती नमनीय लोहा |
नमूना: | 77C-DN25 | आवेदन: | यूएफ / आरओ / अपशिष्ट जल उपचार योजना, भूस्खलन |
आकार: | सीधे, बराबर | उत्पाद का नाम: | घुमावदार फिटिंग, घुमावदार लचीला युग्मन |
हाई लाइट: | 12 "लंबाई लचीला लौह पाइप फिटिंग,डीएन १५ मेलबल आयरन पाइप फिटिंग,एसएस३०४ बोल्ट मेलेबल आयरन पाइप फिटिंग |

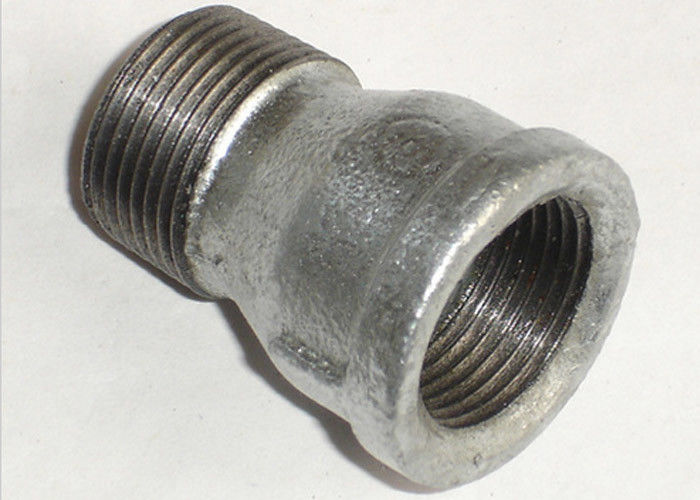

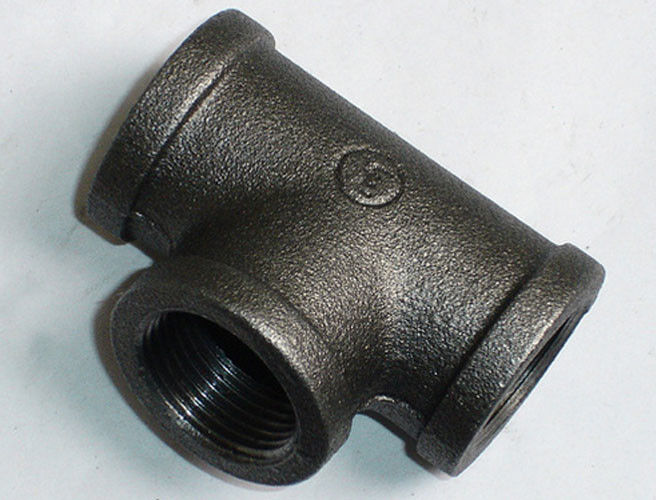

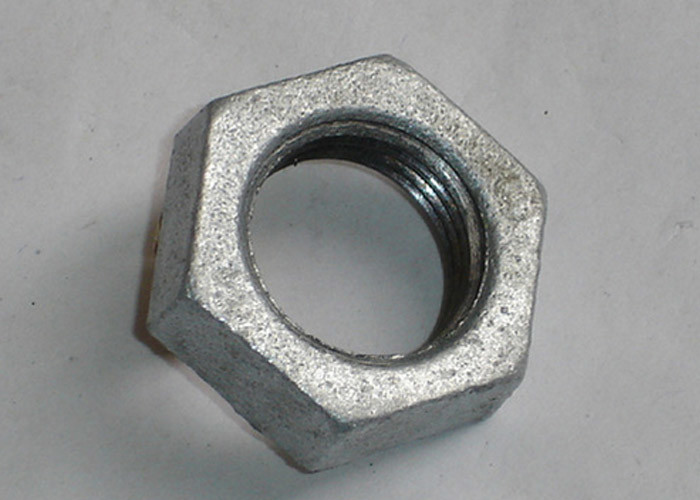

लचीला लोहे के पाइप फिटिंग, टी रेड्यूसर निपल्स डीएन 15, एल: 12 "
सामान्य विवरण
हम मेलबेले आयरन ग्रूव्ड पाइप फिटिंग की एक विस्तृत श्रृंखला का निर्माण करते हैं, जो एक लचीली कपलिंग या एक कठोर कपलिंग हो सकती है।इसे आमतौर पर विक्टौलिक टाइप फ्लेक्सिबल कपलिंग कहा जाता है।ग्रूव्ड कपलिंग को ग्रूव्ड पाइप सिस्टम को जोड़ने के लिए डिज़ाइन किया गया है।ग्रूव्ड पाइप ज्वाइंट/पाइप फिटिंग जॉइंट की भूमिका निभाने के लिए, एक कठोर कपलिंग को ग्रूव्ड पाइपों को आपस में जोड़ने के लिए डिज़ाइन किया गया है ताकि उनके बीच कोई सापेक्ष गति न हो।जब दो ग्रूव्ड पाइप/शाफ्ट के सटीक संरेखण की आवश्यकता होती है, तो आमतौर पर कठोर ग्रोव्ड कपलिंग का उपयोग किया जाता है।गंभीर रेडियल या अक्षीय मिसलिग्न्मेंट उच्च तनाव पैदा कर सकता है और समय से पहले विफलता का कारण बन सकता है।
एक अंडाकार पाइप फिटिंग की परिभाषा:
सबसे पहले एक ग्रूव बना लें।युग्मन।पाइप पर नाली, इसे दो पाइपों के सिरों में एक वास्तविक नाली बनाकर या मशीनिंग करके बनाया जाता है।एक गैसकेट चारों ओर लपेटता है और पाइप के सिरों के ऊपर, आवास गैस्केट के चारों ओर लपेटते हैं और पाइप के खांचे में बैठते हैं, और बोल्ट और नट को एक साथ पकड़ने के लिए एक रिंच के साथ कड़ा कर दिया जाता है।
विशेष विवरण
त्वरित जोड़ों आवास सामग्री:
मांगों पर नायलॉन, अन्य मिश्रित, प्लास्टिक सामग्री।
बोल्ट नट:
रबर गास्केट या सील:
गैसकेट सील सी-आकार का है, जो ठंडे पानी, गर्म पानी, दुर्लभ एसिड, तेल मुक्त हवा और कई रासायनिक उत्पाद (-50 ~ 150) के लिए मानक गैसकेट ईपीडीएम (एथिलीन प्रोपलीन डायने मोनोमर) से बना है। यह पेट्रोलियम जैसे माध्यम के लिए उपयुक्त नहीं है।
डेटा शीट
नाममात्र आकार |
पाइप आयुध डिपो |
दबाव रेटिंग |
पाइप अंत पृथक्करण |
आयाम | ||
ए | बी | सी | ||||
मिमी | मिमी | साई | मिमी | मिमी | मिमी | मिमी |
में | में | छड़ | में | में | में | में |
25 1 |
33.4 १.३१५ |
300 20.67 |
0-1.6 0-0.06 |
54 २.१२६ |
94 3.701 |
42 १.६५४ |
32 1.25 |
42.20 1.660 |
300 20.67 |
0-1.6 0-0.06 |
63 २.४८० |
103 4.055 |
44 १.७३२ |
40 1.5 |
48.30 1.900 |
300 20.67 |
0-1.6 0-0.06 |
70 २.७५६ |
112 4.409 |
44 १.७३२ |
50 2 |
60.30 2.375 |
300 20.67 |
0-1.6 0-0.06 |
82 ३.२२८ |
१२४ 4.882 |
44 १.७३२ |
65 2.5 |
73.00 2.875 |
300 20.67 |
0-1.6 0-0.06 |
९६ 3.780 |
१४८ ५.८२७ |
44 १.७३२ |
65 | 76.10 3.000 |
300 20.67 |
0-1.6 0-0.06 |
100 3.937 |
१५२ 5.984 |
44 १.७३२ |
80 3 |
88.90 3.500 |
300 20.67 |
0-1.6 0-0.06 |
113 4.449 |
१६६ 6.535 |
44 १.७३२ |
100 4 |
११४.३ 4.500 |
300 20.67 |
0-3.2 0-0.13 |
140 5.512 |
१९३ ७.५९८ |
48 १.८९० |
125 5 |
141.3 5.563 |
300 20.67 |
0-3.2 0-0.13 |
167 6.575 |
२२२ 8.740 |
50 १.९६९ |
१५० 6 |
१६८.३ 6.625 |
300 20.67 |
0-3.2 0-0.13 |
196 7.717 |
२५२ 9.921 |
55 २.१६५ |
200 8 |
219.10 8.625 |
300 20.67 |
0-3.2 0-0.13 |
314 १२.३६२ |
377 14.83 |
60 २.३६२ |
२५० 10 |
२७३.०० 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 १२.३६२ |
377 १४.८४३ |
50 २.३६३ |
300 12 |
३२३.९० 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 १४.४०९ |
435 17.126 |
64 २.५२० |
अनुप्रयोग
स्वच्छ जल | रिवर्स ऑस्मोसिस |आरओ सिस्टम, अल्ट्राफिल्ट्रेशन |यूएफ प्रणाली, समुद्री जल अलवणीकरण, |
अपशिष्ट जल | जल उपचार, अपशिष्ट जल उपचार, समुद्री जल अलवणीकरण, अपशिष्ट उपचार संयंत्र |
ग्रोव्ड पाइपिंग | अग्नि सुरक्षा, औद्योगिक निर्माण, समुद्री, खनन, तेल, गैस और रसायन, बिजली उत्पादन |
पाइप फिटिंग
प्रतिस्पर्धात्मक लाभ
Castsoft CAD और CAE द्वारा कास्ट प्रोसेस डिज़ाइन
सख्त विनिर्माण प्रक्रिया नियंत्रण
कास्टिंग सामग्री का गुणवत्ता नियंत्रण
संरचना, धातु विज्ञान और यांत्रिक संपत्ति के परीक्षण के लिए धातु सामग्री प्रयोगशाला
सही उपस्थिति
UL213 और FM1920 के लिए सख्त परीक्षण मानक अनुपालन
सील गास्केट उत्पादन और सामग्री परीक्षण के लिए सख्त मानक।
